LCE HR3系列 (板宽: 70 ~ 600 mm, 板厚: 0.6 ~ 6.0 mm) ECO Release

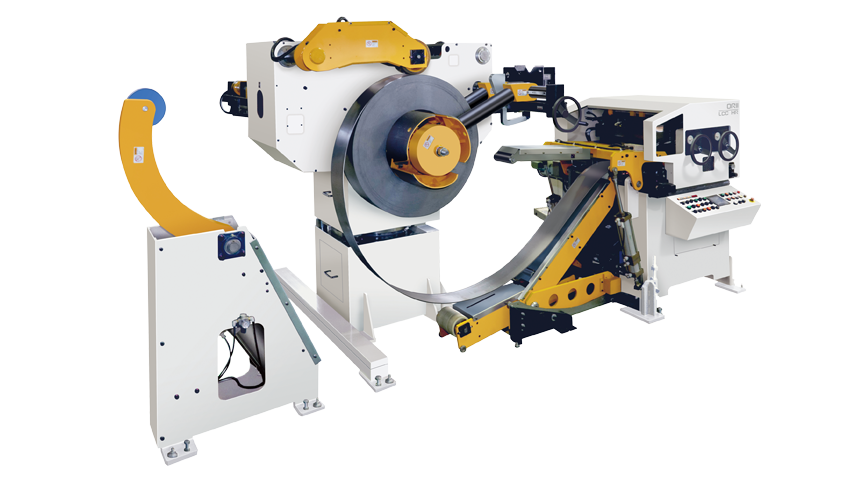

LCE HR3系列，以简单的按钮操作，就可以自动完成卷材的通板和料环形成。

提高作业安排和高经济性的最先进的整平送料机。
对应材料宽100～600mm、板厚1.0～6.0mm。
更有双头式料架型新系列，能够提前准备好卷材，彻底缩短作业安排时间。
在所有的加工车间发挥威力。

特长

■ 特长① 安排时间缩短和作业性・安全性提升: 自动将开卷机上搭载的材料，送至整平机出口侧进行通板并形成料环，缩短安排的时间。另外为了使材料能够顺利通板，标准机也配备了防止卷材散卷的辅助卷材压臂装备。另外，在卷材的外周有4处可以压住卷材，以防止卷材插入时的松散。
■ 特长② 保养性和经济性提升: 新开发的下卷材压臂的厂家机构，通过将调节器从油压变成气压，从而提升了保养性和经济性。
■ 特长③ 采用PLC控制: 通过PLC-CCS控制系统，能够灵活对应客户的规格

详细规格

型　　号			04HR3..E	04HR3..V	05HR3..E	05HR3..V	06HR3..E	06HR3..V
板　　宽		ｍｍ	100～400	100～400	100～500	100～500	100～600	100～600
板　　厚	自动通板	ｍｍ	1.0～6.0	1.0～6.0	1.0～6.0	1.0～6.0	1.0～6.0	1.0～6.0
板　　厚	手动通板	ｍｍ	0.6～6.0	0.6～6.0	0.6～6.0	0.6～6.0	0.6～6.0	0.6～6.0
卷材质量MAX.	单头式	kg	3,000	5,000	3,000	5,000	3,000	5,000
卷材质量MAX.	双头式	kg	3,000×2	5,000×2	3,000×2	5,000×2	3,000×2	5,000×2
卷材外径MAX.		ｍｍ	1,400	1,400	1,400	1,400	1,400	1,400
卷材内径		ｍｍ	508	508	508	508	508	508
送料长度（注）		ｍｍ	～500	～500	～500	～500	～500	～500
工作滚轮		根	上4／下3	上4／下3	上4／下3	上4／下3	上4／下3	上4／下3
开卷机扩缩方式			气压扩缩	气压扩缩	气压扩缩	气压扩缩	气压扩缩	气压扩缩
使用电源电压		V	200/220	200/220	200/220	200/220	200/220	200/220
使用空气压		MPa	0.49	0.49	0.49	0.49	0.49	0.49

（注）送料长度超过500mm时，需要交替运转切换。（选装）
※因产品改良，技术规格和外观有可能不经事先预告而更改。

矫正能力

		板宽（mm）
型号		04HR3E	04HR3V	05HR3E	05HR3V	06HR3E	06HR3V
板厚（mm）	0.6～1.6	400	400	500	500	600	600
	2.0
	2.3
	2.5
	2.8
	3.2
	4.0			450	450	450	450
	4.5	360	360	360	360	360	360
	5.0	290	290	290	290	290	290
	6.0	200	200	200	200	200	200

●上表中的降服点应力为245N/mm² （拉伸强度为392N/mm²）。

因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
