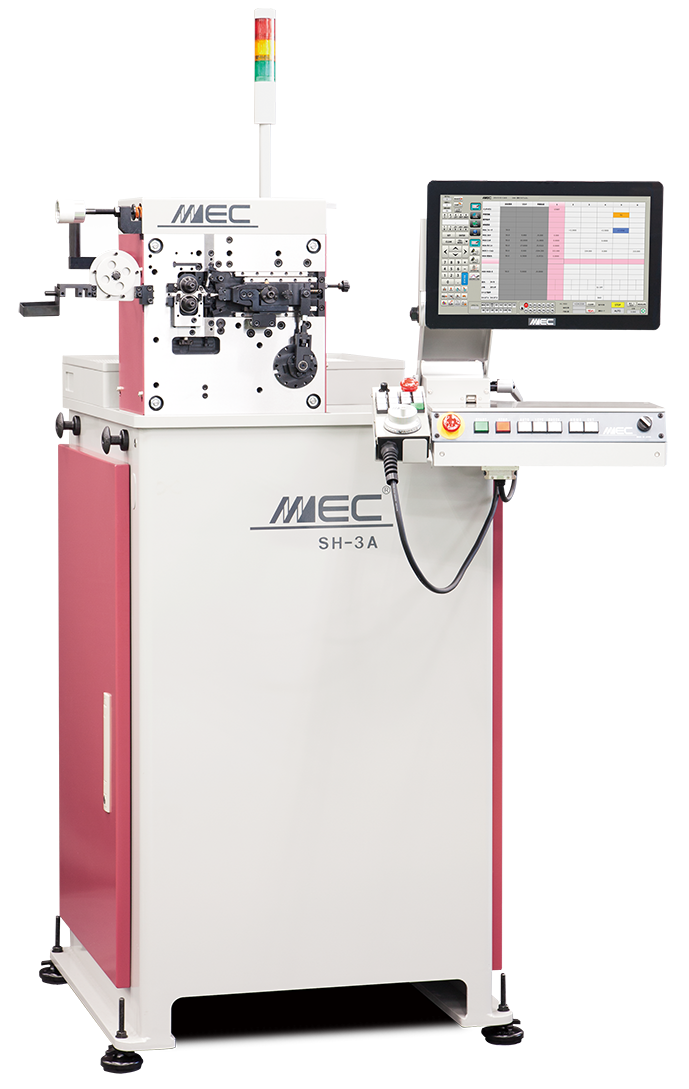

SH-3A (1点, ø0.08 - ø0.3mm)

① 线径0.08 ~ 0.3mm　1点卷绕机械

挑战世界最小的卷绕机。

• 送线、剪切、节距、点轴、扭矩、初张力、芯金前后、MSD-1的8轴标准装配。
• 和之前的机器相比将剪切轴和扭矩轴分离，设置更容易且速度也提升了。
• 通常的圆筒弹簧形状就不用说了，对于圆珠笔弹簧、扭矩弹簧、椭圆弹簧的高速生产也发挥效力。
• 使用极细线连接（选装）可以对应0.08mm以下的卷绕。

② 弹簧成型专用程序「MNO2」

• 简单操作，有助于提前安排。
• 通过最新的伺服马达控制，实现高分解能力。
• 也可对应过折线图制作押簧的程序。
• 从测量结果可以进行螺距和直径等的多彩的控制可能。
• 扭矩机械和卷绕机械共同的程序。
• 内置马达传感器系统。
• 用途广阔的生产管理画面，生产数据收集功能。
• 配备押簧用的自动程序。

配备押簧用的自动程序。
输入弹簧的规格后程序自动生成。
形状从「直形」、「锥形」、「圆筒形」、「鼓形」中选择。

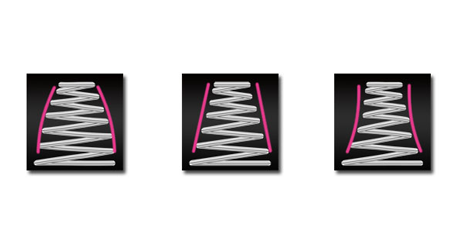

③ 锥度同期系数

以0 ~ 100的数值管理锥度倾斜。
由于可以进行100个阶段的微调整，形状调整就不用说了， 在负荷调整方面也发挥了很好的效果。

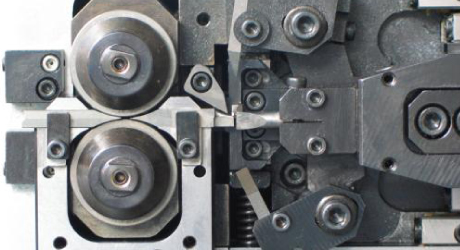

④ 3种铁丝导向

SH-3A准备了3种长度的铁丝导向。

• 短导向　　导向长度23mm 除了使其有和标准铁丝导向同等的动作旋转长度，缩短导向长度对提升弹簧的精度也有贡献。
• 标准铁丝导向　　导向长度30mm 和之前的SH-3、3II铁丝导向的工具全部通用。
• 极细用铁丝导向　　导向长度16mm 0.08mm以下的铁丝也可以对应。

⑤ 选装件

• 极细线附件
• 增加天线弹簧制作的稳定性和速度，立体弯曲伺服单元
• 静电容量传感器
• 根据照相机分选形状单元「IS-1」
