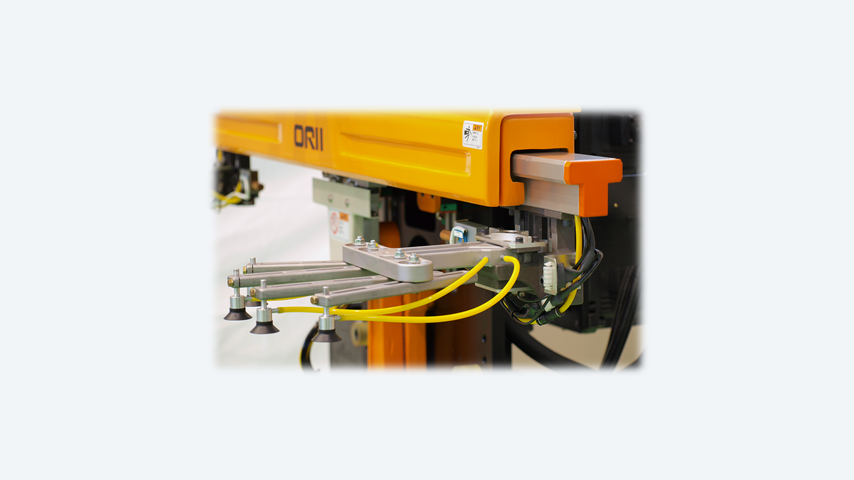

一键式手臂卸载装置

特长

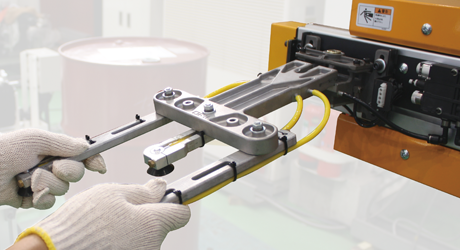

■ 不需要工具！一个按钮一键式更换

手臂部的安装部品（组合架）也可以安装成以前的螺栓固定式。
挪用既存的手臂部安装部品（组合架）时，需要在U字切割部追加擂钵状物体。

■ 在空气压驱动下，没有必要装备新的液压驱动系统

Y与传统的螺栓固定式一样，安装的同时真气空路径连接。
磁铁用配线的连接器和以前一样的手动安装。

详细规格

■诸注记

1. 送料杆断面形状只适用“T”形的RY-120 3型・RYN120 1型。
2. RY-100・RY-080用的手臂安装部品（组合架：YCU10A, YCU10B）不可以使用。
3. 挪用既存的手臂部安装部品（组合架:YCU12A, YCU12B等）时，需在U字形切割部位追加擂钵状物体。
4. 单手臂部分主体重量比之前相比约增重0.5 [kg]。因此，搬送时的晃动程度可能会稍微大一些。
5. 既存机器改造时，和敝司提出的模具干涉领域稍有变化

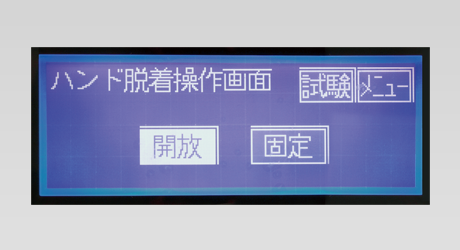

6. 操作是RYN120（伺服驱动型）→主体个别操作盘触摸屏上，RY-120（凸轮驱动型）→为按钮开关式。
7. 工件抓取方法希望是夹具操纵时，请向敝司营业担当咨询。
8. 工具抓取方法是夹具操纵和手臂部安装确认检测不能同时安装使用。
9. 本册记载的情报和照片都是试作品。外观、技术规格有可能在没有预先通知的情况下更改，请谅解。
