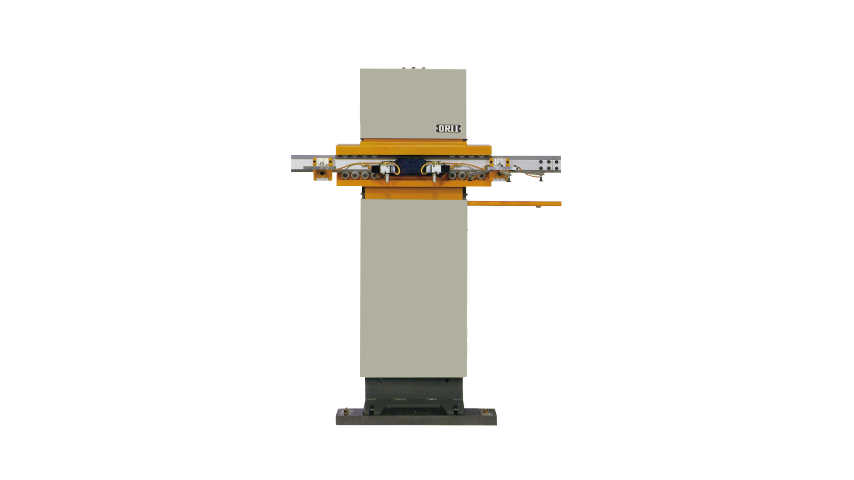

RYN-W机械手
天田冲压设备
冲床加工自动化
工件搬运
冲床间搬运
多功能和节约空间设计。 开拓多台冲床自动化新的可能性，RYN-W机械手系统。
RYN200S最大送料行程2500mm、最大工件重量8kg；RYN300S最大送料行程3000mm、最大工件重量16kg。
采用AC伺服电机，实现了顺畅且高精度的送料。
特长
■ 特长① 高性能、节约空间
欧立美克以精湛的简易构造，使高性能且导入也比较容易的高经济化得以实现。并且是紧凑型。驱动部也是装在冲床之间，因此不需要多余的空间。
■ 特长② 生产线构成及其灵活

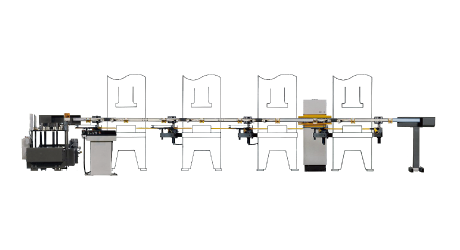

因为主体的驱动部可以设置在生产线的任意位置，所以，可以根据车间的条件灵活构建生产线。
■ 特长③ 高操作性・功能性

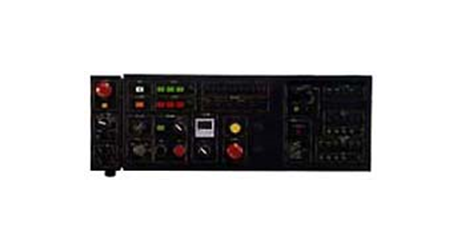

让人容易理解的欧立美克的设计思想，独立的操作简单的NC操作盘。充分考虑机能和顺序的操作方式・可以根据车间格局布置容易操作的生产线。
■ 特长④ 与RY系列共通的零部件
所有的零部件和畅销的RY系列完全相同，可以通用。经济适用且在安排上也非常合理。
详细规格
| 型 号 | RYN110W | RYN150W | RYN220W | |
|---|---|---|---|---|
| 送料长度 | mm | ~ 1,250 | ~ 1,750 | ~ 2,200 |
| 上下起动长度 | mm | ~ 60 | ~ 100 | ~ 100 |
| 周期时间（※2） | sec | 1.7 ~ | 2.5 ~ | 3.3 ~ |
| 最大可搬重量 （※1） | kg | 3.0 | 4.0 | 8.0 |
| 反复送料精度 | mm | ±0.3 | ||

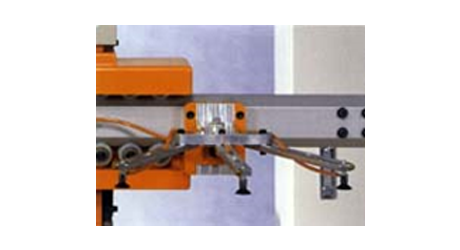

| 工件抓取方法 | - | 真空／磁铁 | ||
| 机身重量 | kg | 900 | 950 | 1200 |
※ 1；含手臂的重量。
※ 2；周期时间随着工件的形状等发生变化。
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
