转位装置（翻转装置）
天田冲压设备
冲床加工自动化
工件搬运
其它周边装置

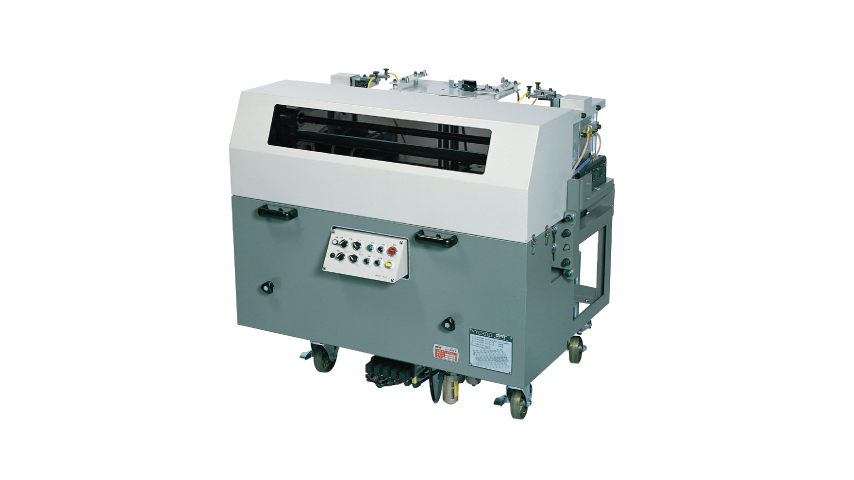

设置在冲床之间的RY机械手的前部。从上一工序将工件搬运到下一工序时，翻转工件时使用。
YTC系列和YTR系列在进料方向上将工件平行翻转180°；YTH系列和YTL系列在进料方向上将工件垂直翻转180°。
特长

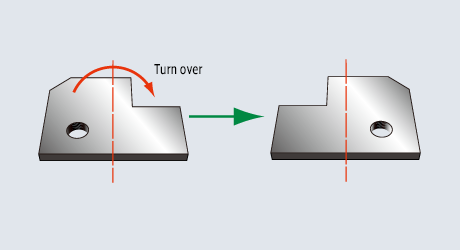

YTC、YTR动作说明

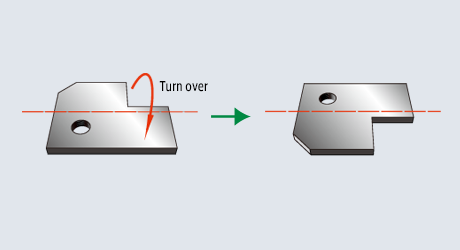

YTH、YTL动作说明
详细规格
〔YTC、YTR〕
| 型 号 | YTC系列 | YTR系列 | ||
|---|---|---|---|---|
| YTC020 | YTC025 | YTR050 | YTR070 | |
| 工件最大尺寸 (mm) | 200×200 | 250×250 | 500×300 | 700×400 |
| 工件最小尺寸 (mm) | 30×30 | 70×70 | 100×100 | |
〔YTH〕
| 型 号 | YTH系列 | ||
|---|---|---|---|
| YTH030 | YTH040 | YTH050 | |
| 工件最大尺寸 (mm) | 300×300 | 400×300 | 500×300 |
| 工件最小尺寸 (mm) | 70×70 | ||
〔YTL〕
| 型 号 | YTL系列 | ||
|---|---|---|---|
| YTL050 | YTL060 | YTL070 | |
| 工件最大尺寸 (mm) | 500×400 | 600×400 | 700×400 |
| 工件最小尺寸 (mm) | 100×100 | ||
因产品改良，可能在无提前告之情况下变更此规格及外观・装备。
关于海外规格，请另外咨询我公司。
